GRIN-Stablinsen

Präzision für jede Anwendung

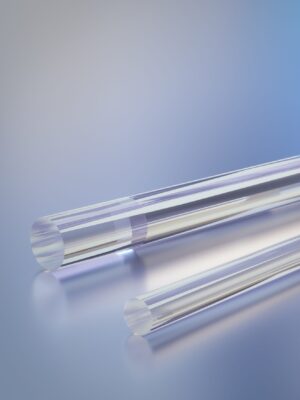

GRIN-Stablinsen sind aus nicht-toxischem Glasmaterial hergestellt (Biokompatibilität nach EN ISO 10993-1). Mit Standarddurchmessern zwischen 0,35 und 2,0 mm besitzen sie ebene Stirnflächen und haben numerische Aperturen von 0,2 und 0,5.
- GRIN-Linsen mit einer numerischen Apertur (NA) von 0,5 werden vorzugsweise für die Faserkopplung und Laserdiodenstrahlformung eingesetzt.
- GRIN-Linsen mit einer NA von 0,2 besitzen größere Brennweiten und Linsenlängen. Optional bieten wir diese auch mit besserer Korrektur der sphärischen Aberration an (High Performance).

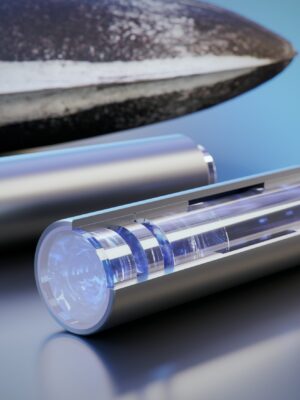

- GRIN-Objektivlinsen mit Blickwinkeln von +/- 30° werden hauptsächlich für endoskopische Applikationen verwendet, z. B. in Verbindung mit Bildleitbündeln oder GRIN-Relaylinsen



Auf Kundenwunsch individualisierbar:
Auf Anfrage sind möglich:
- Arbeitsabstands- und Linsenlängenänderungen
- Änderung der Design-Wellenlänge
- Antireflexbeschichtungen
- 8°-Schrägschliff
- Andere Durchmesser, z. B. 0,25, 0,35, 0,6 und 0,85 mm

Haben Sie Fragen?
Kontaktieren Sie uns!
Anke Kräplin
Dipl. Ing. und Geschäftsführerin
Telefon: +49 (3641) 55417-0
E-Mail: sales@grintech.de
Datenblätter
GRIN_Rod_Lenses_Numerical_Aperture_05_Rev2025
GRIN_Rod_Lenses_Numerical_Aperture_05_Rev2025.pdf (731,08 kB)
GRIN_Rod_Lenses_Numerical_Aperture_02_Rev2025
GRIN_Rod_Lenses_Numerical_Aperture_02_Rev2025.pdf (535,02 kB)
GRIN_Rod_Lenses_Numerical_Aperture_02_high_performance_Rev2025
GRIN_Rod_Lenses_Numerical_Aperture_02_high_performance_Rev2025.pdf (562,04 kB)
GRIN_Objective_Lenses_for_Endoscopy_Rev2025
GRIN_Objective_Lenses_for_Endoscopy_Rev2025.pdf (735,61 kB)
Tolerances_and_Handling_Rev2025
Tolerances_and_Handling_Rev2025.pdf (211,22 kB)
